CZ-型機座式磁粉制動器

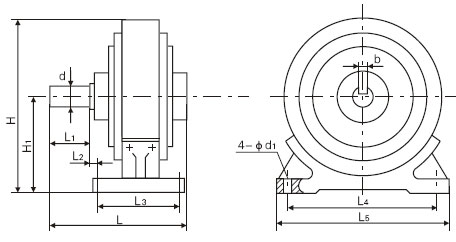

型號	技術參數				安裝尺寸
型號	額定轉矩 N.m	激磁電流 A	允許滑差功率W	冷卻方式	d	H1	H	L	L1	L2	L3	L4	L5	d1	b
CZ-0.2	2	0.4	100	自冷	9	55	105	106	20	33	26	100	115	5.5	削平
CZ-0.5	5	0.5	300	自冷	12	72	139	120	21	23	60	110	125	6.5	4
CZ-1	10	0.6	800	水冷	12	100	188	135	26	16	70	155	180	9	4
CZ-2	20	0.6	1600	水冷	18	120	220	144	30	20	78	155	190	11	6
CZ-5	50	0.8	3500	水冷	22	150	260	165	35	14	110	185	230	11	6
CZ-10	100	1	7000	水冷	28	165	300	305	55	37.5	100	185	274	13	8
CZ-20	200	2	10000	水冷	35	180	335	341	70	35.5	125	268	320	13	10
CZ-40	400	2.5	12000	水冷	45	210	385	343	70	23	150	300	350	13	14
CZ-50	500	2.5	14000	水冷	60	240	440	634	100	53	230	340	420	17	18
CZ-100	1000	2.5	18000	水冷	60	280	522	478	100	31	220	430	500	17	18
CZ-200	2000	3	25000	水冷	75	325	610	543	110	50	250	520	600	22	20
CZ-500	5000	3	40000	水冷	90	430	818	662	140	50	320	600	700	22	25
CZ-1000	10000	4	50000	水冷	120	600	1125	740	160	40	360	900	1030	26	32

         一、概述
         CZ-型機座式磁粉制動器是一種性能優越的自動控制元件。它以磁粉為工作介質，以激磁電流為控制手段，達到控制制動或傳動轉矩的目的.其輸出轉矩與激磁電流呈良好的線性關系而與轉速或滑差無關，并具有響應速度快結構簡單等優點。廣泛應用于印刷、包裝、造紙及紙品加工、紡織、印刷、電線、電纜、橡膠皮革、金屬箔帶加工等有關卷取裝置的張力自動控制系統中。
        二、 CZ-型機座式磁粉制動器的用途：
1、緩沖起動，停止用。
2、連續滑動、張力控制用
3、轉矩限制器用
4、高速應答用
5、動力吸收用
6、定位停止用
       三、使用及注意事項
         1、磁粉制動器用直流電作激磁電源。
         2、磁粉制動器在運輸過程中，常使磁粉聚集到某處，甚至?xí)霈F(xiàn)“卡死”現象，此時只需將制動器整體翻動，使磁粉松散開來，或用杠桿撬動。同時，在使用前應進行跑合運轉，通以20%左右的額定電流運轉幾秒鐘后斷電再通電。反復幾次。為了防止運輸中磁粉沉淀，cz-50%以上磁粉制動器在測試后將磁粉倒出另裝,可在跑合過程中將磁粉從磁粉孔逐漸注入。
        3、磁粉制動器的選型一般以其制動轉矩上限來確定。在無變速機構的情況下卷繞材料所需的張力上限與卷繞半徑上限的乘積應不超過制動器的額定轉矩。當放卷速度較快時，應保證制動器的實際滑差功率小于其允許滑差功率。
